¿Cómo poner un enchufe? Aprende el método fácil

Aprende el método fácil paso a paso para poner un enchufe

Cómo poner un enchufe es una tarea más sencilla de lo que parece si se siguen unas normas básicas de seguridad. Además, es un elemento de uso diario, por lo que a menudo se deterioran. En este post también te vamos a enseñar a cambiar un enchufe roto paso a paso.

¿De qué partes consta un enchufe ?

En la práctica, el enchufe es un elemento muy sencillo. Consta de 3 partes:

Marco del enchufe. Es la carcasa externa que se queda a la vista en la pared. Normalmente se coloca a presión.
Cubierta central. Tapa que tiene los orificios de entrada. Su misión es la de proteger y esconder todo el mecanismo eléctrico. Se fija con tornillos. Existen modelos en los cuales el marco y la cubierta van integrados.
Mecanismo eléctrico. Estructura metálica en la que se conectan todos los cables. Es la parte interna del enchufe.

Si quieres saber más acerca de electricidad, te recomendamos este artículo sobre qué es un cruzamiento de interruptor y este otro acerca del esquema del cuadro eléctrico.

Conoce el código de colores de los cables

Una de las cosas que debes conocer antes de saber cómo poner un enchufe son los colores de los cables que conforman un enchufe:

Verde y amarillo. Cable que hace de toma de tierra. No lleva corriente eléctrica y sirve para proteger y evitar que la corriente pase a la persona en caso de accidente. Va colocado en el hueco inferior.
Azul. Cable neutro que permite que la corriente recircule. Va colocado en el hueco que viene marcado con la letra “N”, que está situado en la parte superior.
Negro, marrón o gris. Es el cable que se conecta a la corriente eléctrica. Hay que tener mucho cuidado con su manipulación. Va colocado en el hueco que viene marcado con la letra “L”, también situado en la parte superior.

Qué hace falta para poner un enchufe

Además del propio enchufe y del mecanismo eléctrico, la única herramienta que vas a necesitar para poner un enchufe es un destornillador de punta plana. Para los tornillos interiores es posible que necesites un destornillador de punta de estrella.

El principal consejo de seguridad es cortar la luz general. De esta manera no corres peligro de sufrir un accidente eléctrico. Al tener que cortar la luz de toda la casa, necesitarás una luz externa si vas a colocar el enchufe en un espacio con poca visibilidad.

Series de mecanismos

3 Variantes

Siemens

Delta Iris Conmutador doble

Niloé Step Conmutador

Aluminio, Montaje en la pared, IP44

(0)

Simon

15 Cruzamiento

Grafito, Montaje en la pared, Plástico

(0)

2 Variantes

Schneider Electric

New Unica Toma USB con conmutador

Blanco polar, x 1, Plástico, Montaje en la pared

(0)

3 Variantes

Schneider Electric

Sedna Design & Elements Pulsador con luz

Aluminio, 10 A, Plástico, En pared

Blanco/Madera, x 1, Plástico, Montaje en la pared

(0)

3 Variantes

Siemens

Delta Iris Toma de teléfono RJ11

Niloé Monoblock Toma TV/SAT Intermedia

Negro, 2 conexiones, Plástico, Montaje en la pared

(0)

2 Variantes

Schneider Electric

New Unica Enchufe con conmutador

Blanco polar, Sin Toma Tierra, Plástico, Montaje en la pared

(1)

3 Variantes

Schneider Electric

Sedna Design & Elements Toma TV/SAT 7dB Intermedia

Antracita, Plástico, En pared

(0)

4 Variantes

Simon

82 Tapa para mecanismo TV/SAT

Negro, Aluminio, En pared

(0)

4 Variantes

Simon

82 Tapa doble para mecanismo

Aluminio / Plata, Plástico, Montaje en la pared

(0)

Voltomat

VITA Interruptor/Conmutador

Blanco alpino, Plástico, Empotrado, 6 ud.

Blanco, 2 Polos + Toma Tierra, Plástico, Montaje en la pared

(0)

47 Variantes

Schneider Electric

Sedna Design & Elements Marco

Cristal Blanco, x 3, Plástico, En pared

(0)

3 Variantes

Legrand

Valena Next Conmutador doble

Blanco, Montaje en la pared, Plástico, 10 A

(0)

3 Variantes

Schneider Electric

Sedna Design & Elements Enchufe

Aluminio, 16 A, En pared

(0)

32 Variantes

Legrand

Valena Next Marco negro/cobre

Negro/Cobre, x 4, Plástico, Montaje en la pared

(0)

Schneider Electric

Sedna Design & Elements Enchufe Monoblock

Blanco, 16 A, En pared

Blanco, x 2, Plástico, Montaje en la pared

(0)

20 Productos

Cómo poner un enchufe paso a paso

Te contamos cómo hacerlo paso a paso de forma sencilla:

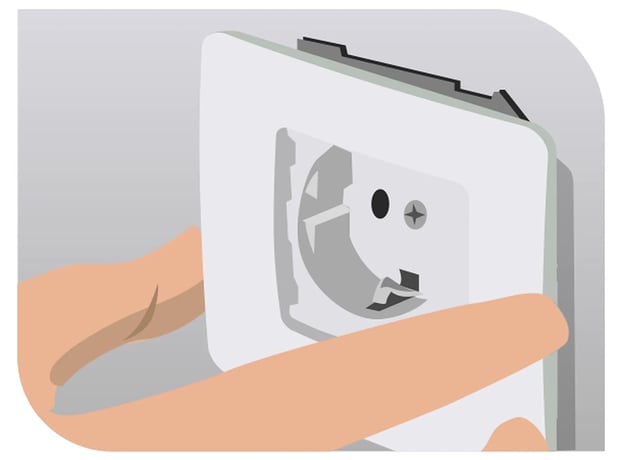

Paso 1: Quita el enchufe antiguo

El marco normalmente va a presión, por lo que para quitarlo tendrás que hacer palanca con el destornillador, metiendo la punta plana entre el marco y la pared.

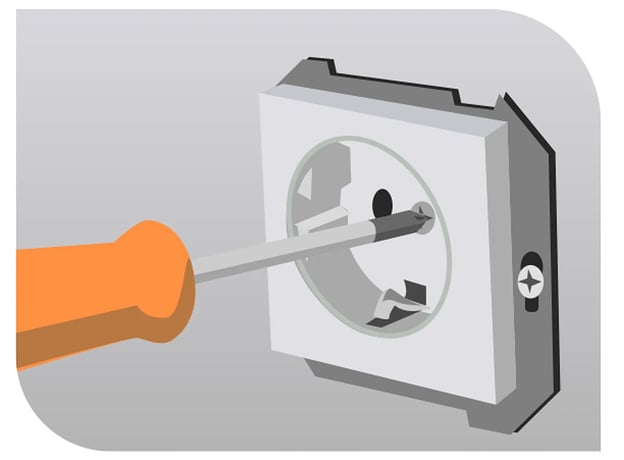

Paso 2: Saca la cubierta

Esta suele ir atornillada al mecanismo eléctrico con un tornillo. Quita el tornillo y la cubierta saldrá sola.

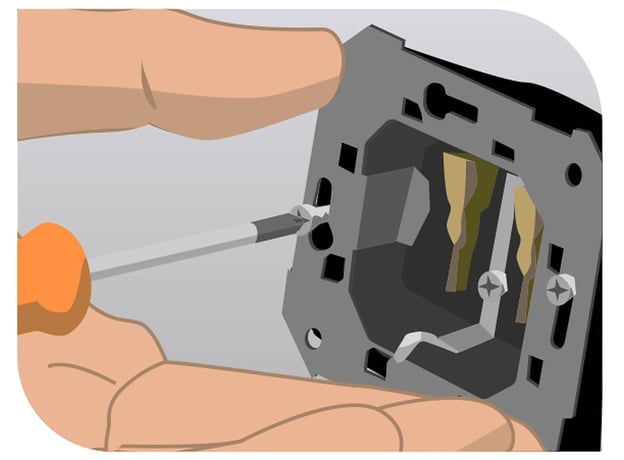

Paso 3: Extrae el mecanismo eléctrico

Este mecanismo va anclado a la pared con un par de tornillos a cada lado.

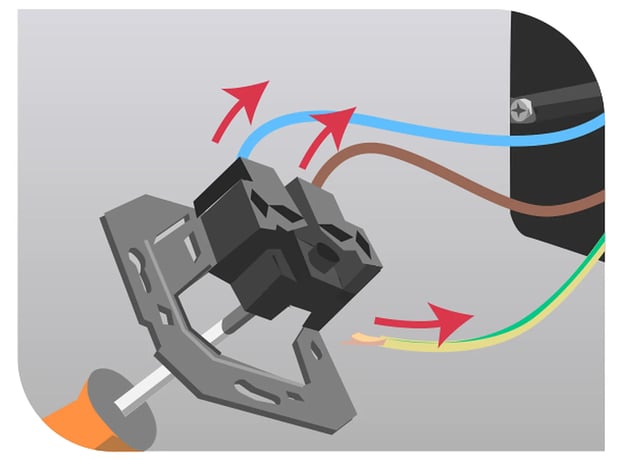

Paso 4: Libera los cables que van anclados al mecanismo eléctrico

Dependiendo del tipo de enchufe, necesitarás un destornillador para aflojar los tornillos que sujetan cada uno de los cables o apretar las palancas de los bornes que liberan el cable.

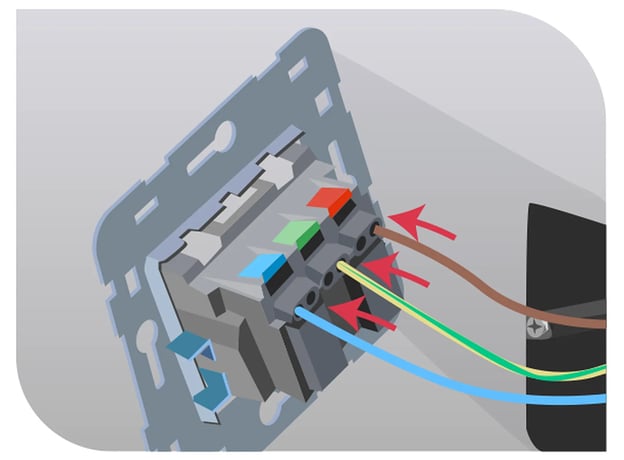

Paso 5: Conecta los cables al nuevo enchufe

Recuerda: – El cable azul es el neutro, que va en la posición N. – El cable negro, marrón o gris es el de línea, que va en la posición L. – El cable verde y amarillo es el de tierra, que va en la parte inferior.Introduce el cable en su lugar y sujétalos con el método correspondiente.

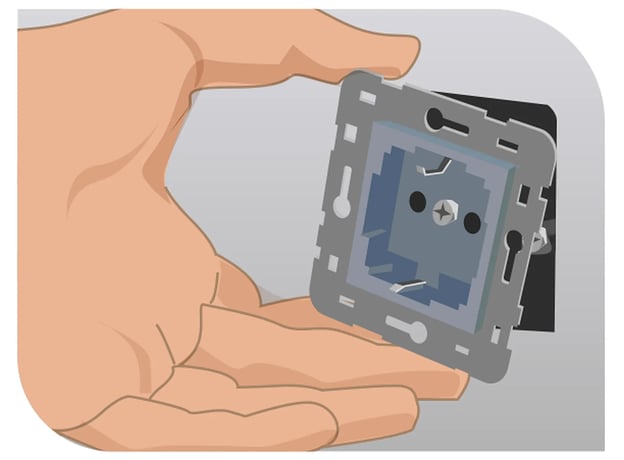

Paso 6: Introduce el mecanismo en el hueco, asegurando que no se salga ningún cable y que todo queda dentro

Sujeta el mecanismo eléctrico con los tornillos.

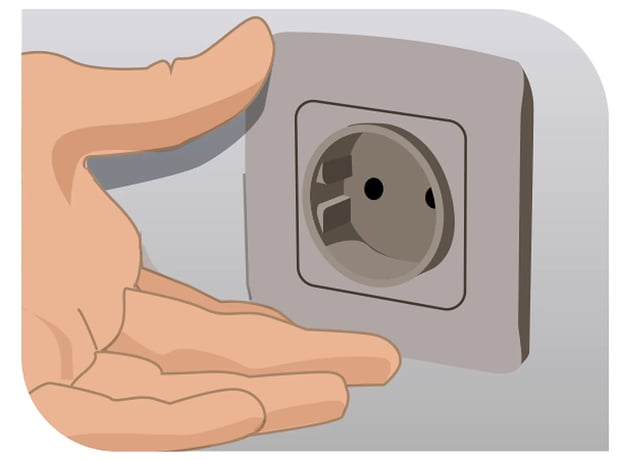

Paso 7: Coloca la cubierta con el tornillo correspondiente y el marco del enchufe a presión

Ahora solo queda comprobar que el enchufe funcione.

Estos son los sencillos pasos que necesitas seguir para saber cómo poner un enchufe que forme parte de la iluminación de tu hogar. La clave está en saber cuál es cada cable y en cortar la luz general para que no sufras ningún accidente mientras haces el cambio. ¿Necesitas ayuda? Pásate por la sección de electricidad de tu centro BAUHAUS favorito y te echaremos una mano.
